LG그램 노트북(15Z960) 배터리 자가 교체 후기

LG그램(15Z960) 모델 배터리 셀프교체







---



16년도에 구매한 LG그램 노트북(모델명 15Z960)은 이제 전원케이블은 꽂지 않으면 5분도 못버틴다. 이렇게 된지는 몇년되었지만, 귀찮아서 그냥 전원코드 연결해서 계속 사용해왔다. 당연히 문제는 배터리 노후화로 발생하는 문제로 새것으로 교체만 해준다면 해결된다. 배터리 교체 보증기간은 당연히 만료되었다.



셀프교체 VS 서비스센터

보증기간이 만료된 노트북의 배터리 교체 방법은 두 가지가 있다. 자가교체와 서비스센터 방문 후 교체하는 방법이다. 보통 사람이라면 서비스 센터에 방문해서 정품 배터리로 교체하는 것이 일반적이지만, 직접 교체가 가능하다면 자가 교체하는 것도 좋은 방법이다.

총 교체 비용에서 차이가 있다. 서비스센터에서 교체 시 7~8만원 정도 비용이 드는 것을 확인했다. 자가 교체는 4만원 정도에 배터리 구매가 가능하다. 그러나 서비스 센터 교체시에는 전문 테크니션이 수리를 진행해 주기에 교체시 발생하는 문제에 대응이 가능하고 잘못될 가능성이 전혀 없다. 그러나 자가 교체를 미숙하게 진행하면 배터리 교체에도 실패할뿐 만 아니라 아에 노트북을 사용하지 못하는 불상사가 발생할 가능성도 있다.

내가 생각하기에는 그램 노트북 배터리 자가 교체는 그리 난이도가 높지 않다. 아이폰 배터리 자가 교체 경험이 있거나, 조립에 자신이 있는 사람이라면 충분히 진행이 가능한 정도라고 생각한다.



그램 노트북 배터리 셀프교체 진행

노트북 교체용 배터리



배터리는 미리 주문해두었다. 문제는 안경용 드라이버처럼 작은 드라이버 동봉을 요청드렸으나 함께 오지 않았다. 다이소에서 2천원짜리 드라이버 세트를 구매해서 진행했다.

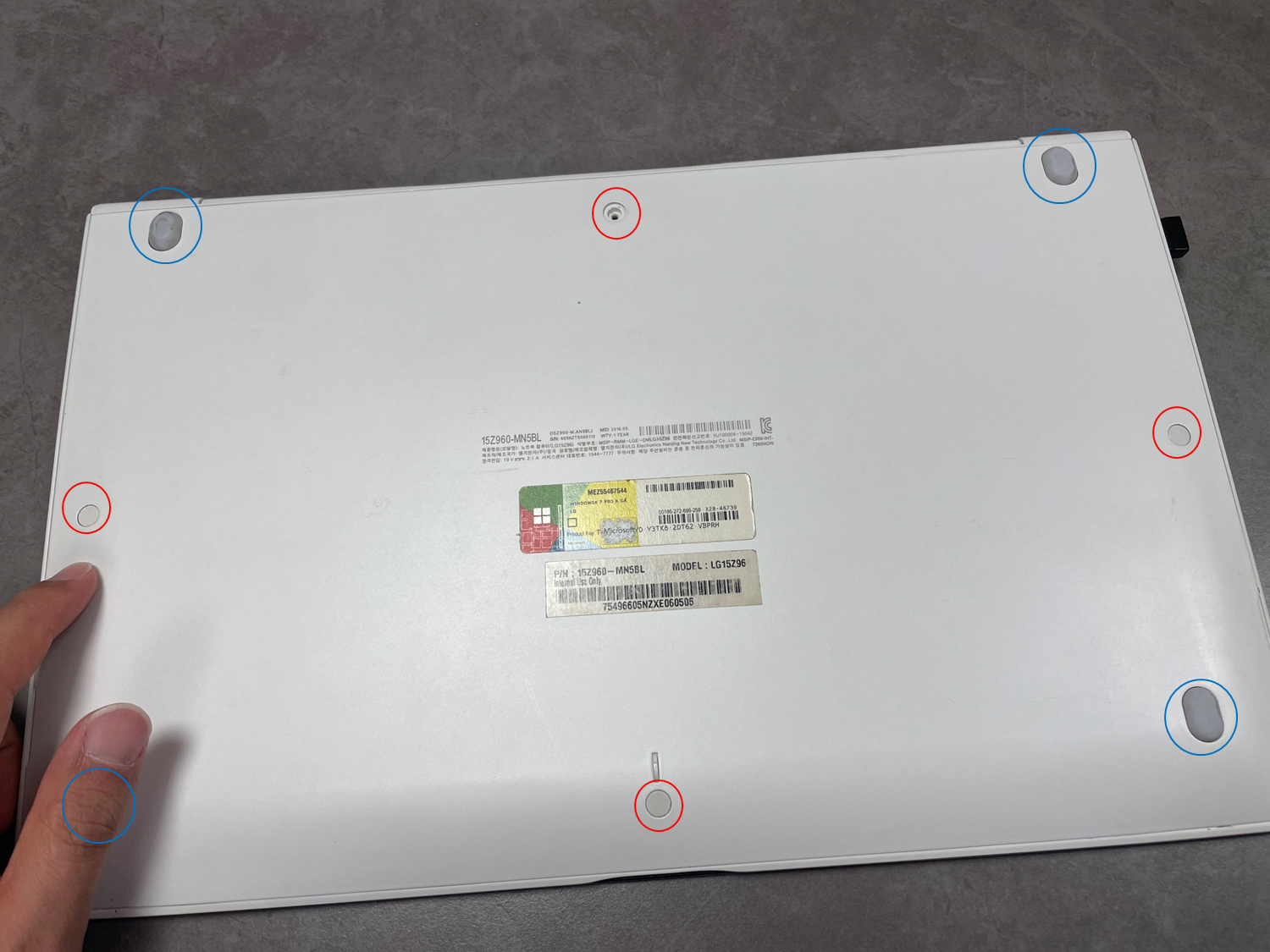

노트북 밑면에서 총 8개의 나사를 풀어내야 한다. 빨간색 동그라미는 플라스틱 커버가 씌어진 4곳과, 파란색 미끄럼 방지 패드가 있는 4곳이 대상이다.

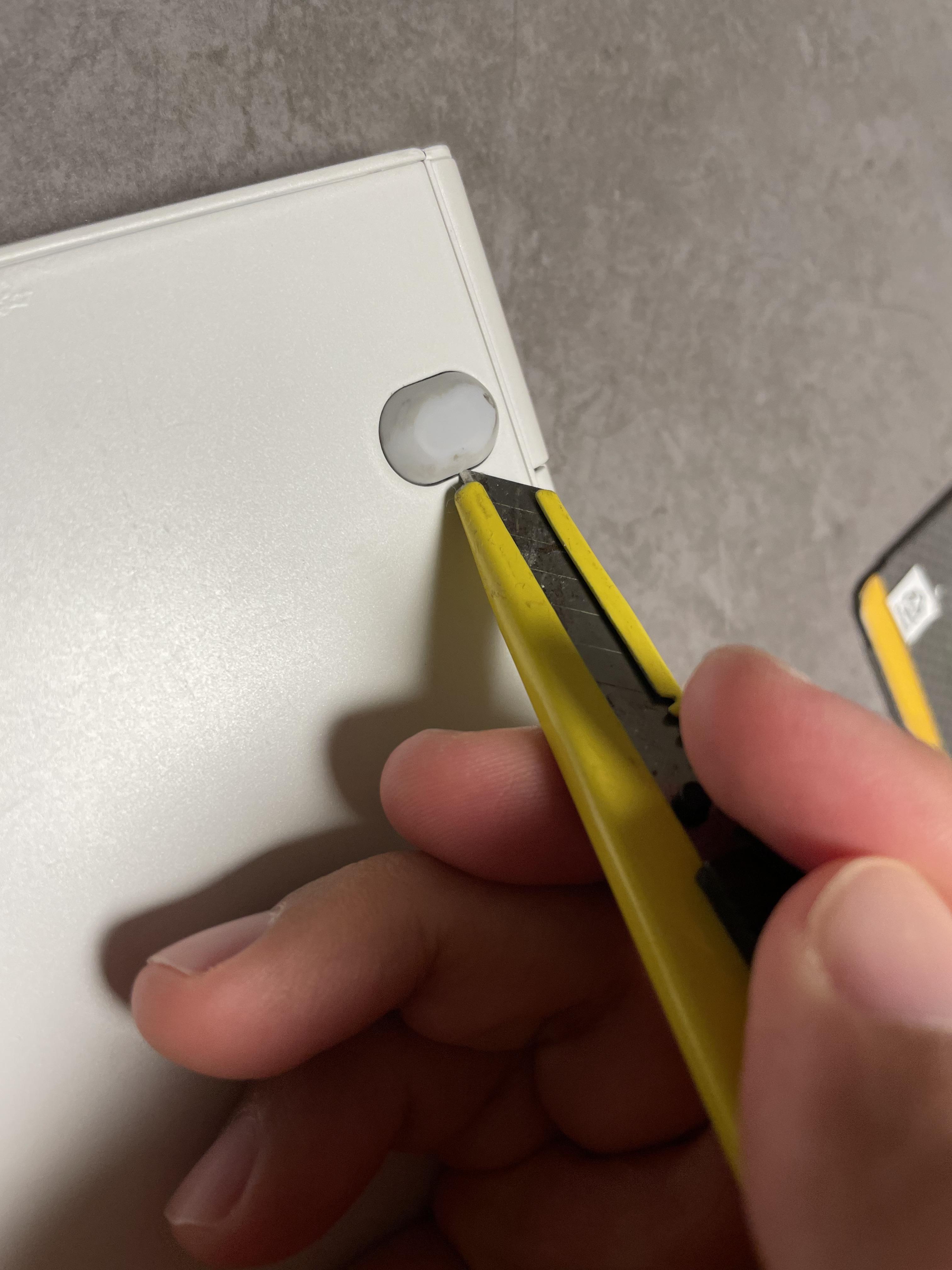

빨간색 동그라미로 되어 있는 플라스틱 커버는 사무실용 커터갈을 이용해서 모서리 부분에 약간 칼을 집어 넣은 다음 빼야 한다. 접착제가 도포되어 있어서 분리가 쉽지 않다. (내가 생각하기에 배터리 셀프 교체에 있어서 가장 어려운 작업이다)



파란색 동그라미는 미끄럼 방지패드를 먼저 분리해야 한다. 칼을 이용해서 잡아당기면 쉽게 빠진다. 따로 잘 모아두자.

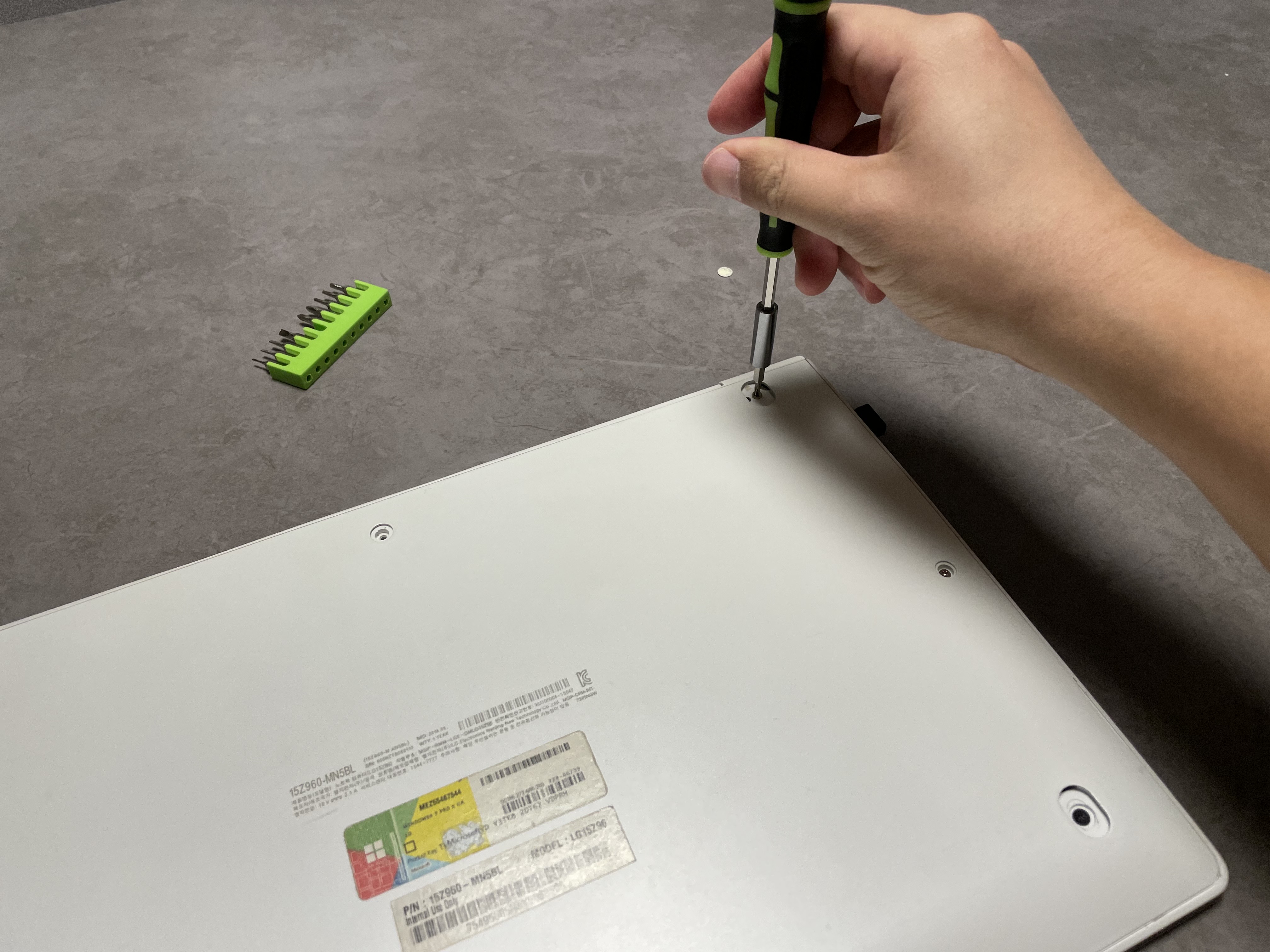

바닥면에 총 8개의 나사를 다 풀어준다. 그렇다면 다음은 바닥 커버를 분리해내는 작업이다. 좌우측에 보면 홈이 있는 부분이 있는데 이부분을 납작한 도구를 이용해서 집어 넣은 다음 살짝 씩 들어올려준다. 그리고 바닥면을 분리해주면 된다.

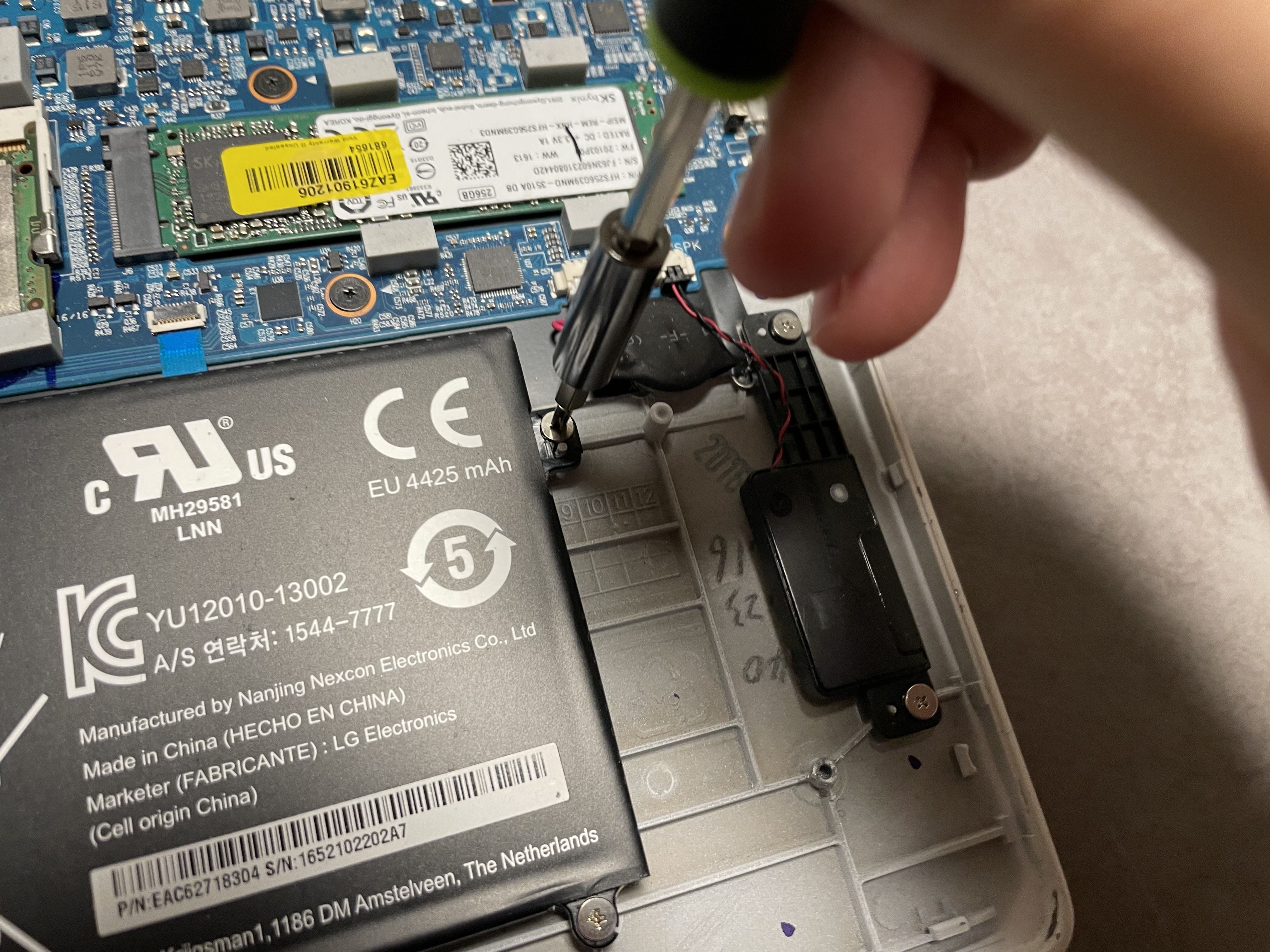

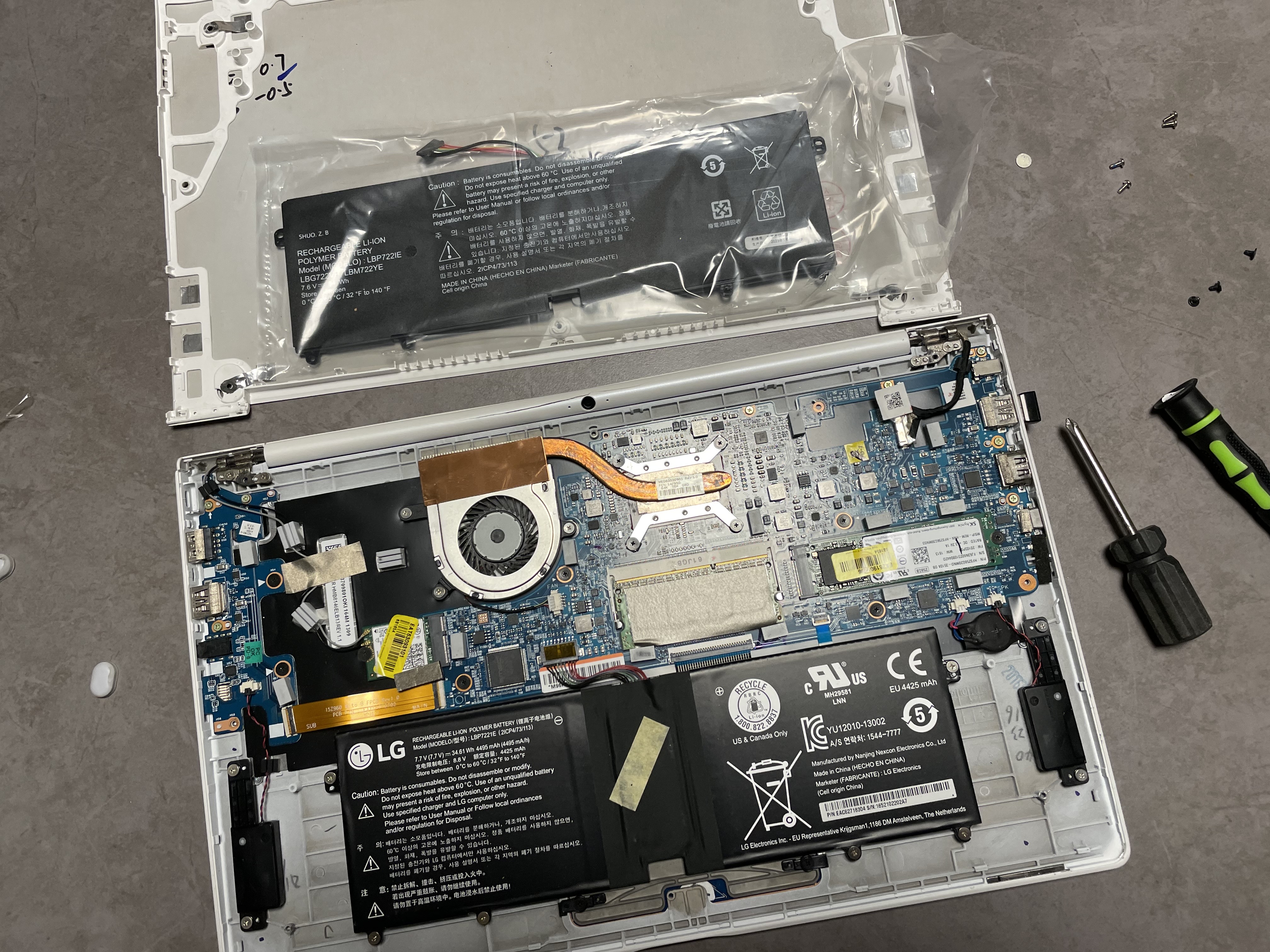

바닥면을 분리한 모습이다. 아래쪽에 넓고 크게 자리잡고 있는 것이 노트북 배터리다. 다행히 배터리가 부풀거나 하지 않았다. 배터리 역시 좌우측에 1개의 나사, 아래쪽에 4개의 나사로 체결되어 있다. 이 부분의 총 6개 나사를 먼저 분리해주자.



배터리를 분리하는 장면이다. 배터리 분리에는 안경용 드라이버로, 일반적으로 사용하는 드라이버와는 다른 도구를 사용해야 한다.

다음은 메인보드와 배터리를 연결하고 있는 커넥터를 분리해야 한다. 커넥터 선을 잡고 세게 잡아당기면 선이 끊어질 수 있다. 커넥터 플라스틱 부분을 잡고 천천히 잡아당겨 분리하면 된다.

여기서 주목해야 할 점이 새로운 배터리로 교체할 때 커넥터의 연결 방향이다. 위 사진에서 보는 것 처럼 8핀 커넥터의 가장 우측이 빨간색 케이블로 되어 있다. 커넥터 연결 시 우측이 빨간색 케이블이 위치할 수 있게 주의해야 한다. 반대로 연결 시 고장이나 동작 오류가 발생할 수 있다.

직구로 구입한 배터리다 보니 장착 과정에 약간의 어려움이 있었다. 커넥터를 우측이 빨간 케이블이 위치하도록 했으나, 배터리 앞뒤면 구분이 어려웠고, 나사 연결구와 이격이 있어서 총 6개 나사 중 3개만 체결했다. 흔들리지만 않으면 문제가 없으니 큰 문제가 되지 않는 부분이라고 생각했다.

해체의 역순으로 배터리 커버를 씌우고 잘 보관해둔 나사를 체결하면서 노트북 배터리 교체를 마무리했다.

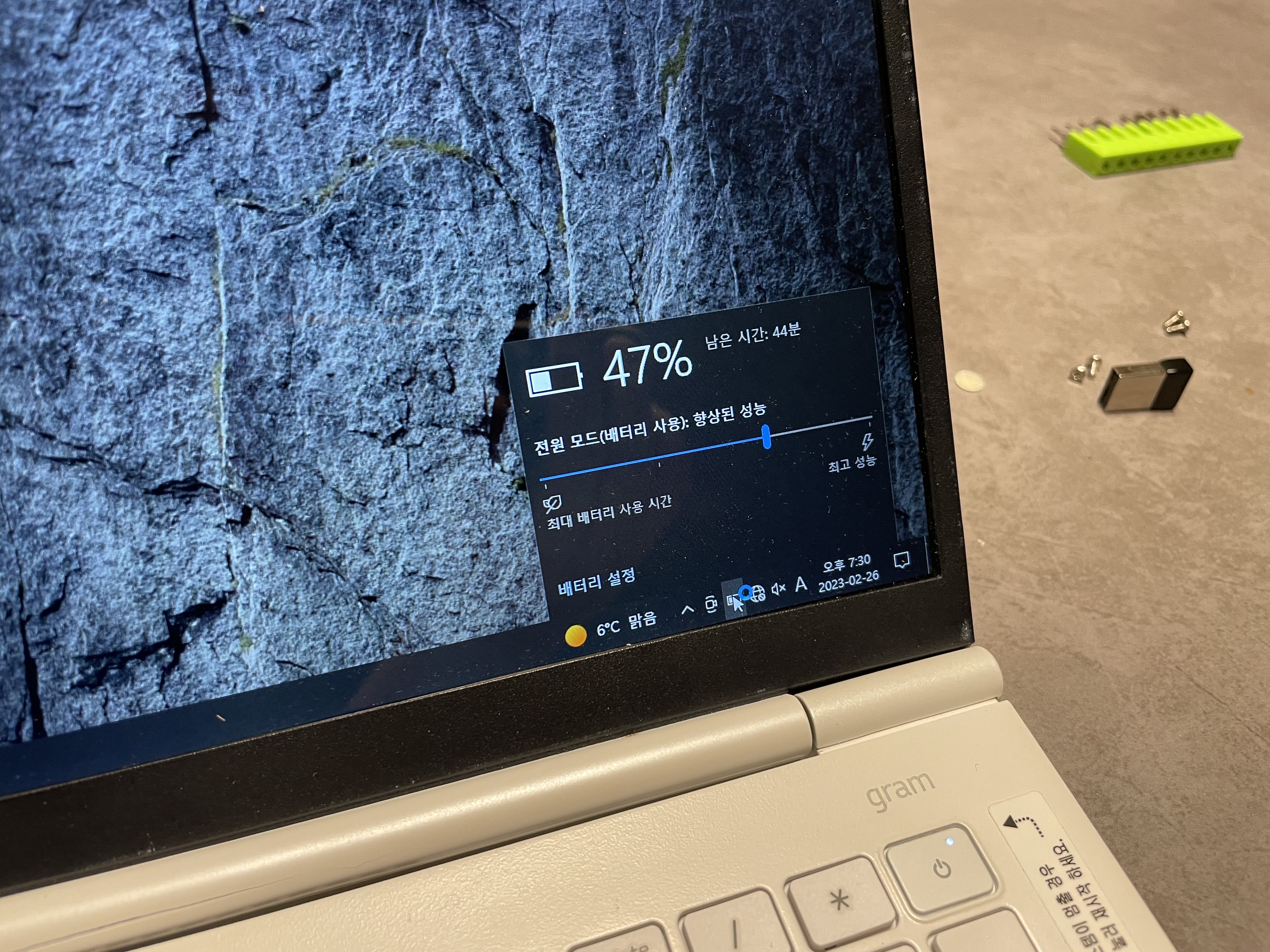

새 배터리 연결 후 부팅이 잘되었다. 그리고 전원 케이블 연결없이 배터리 힘으로 노트북이 켜지고 작동되는 것을 확인했다.

한번 해보니 크게 어렵지 않은 배터리 교체였다.
